模具制作工艺的主要流程

我们日常生产、生活中所使用到的各种生活用品和日常工具，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳,无不与模具有着密切的关系。今天,小编就带大家了解下模具的工艺制作流程。

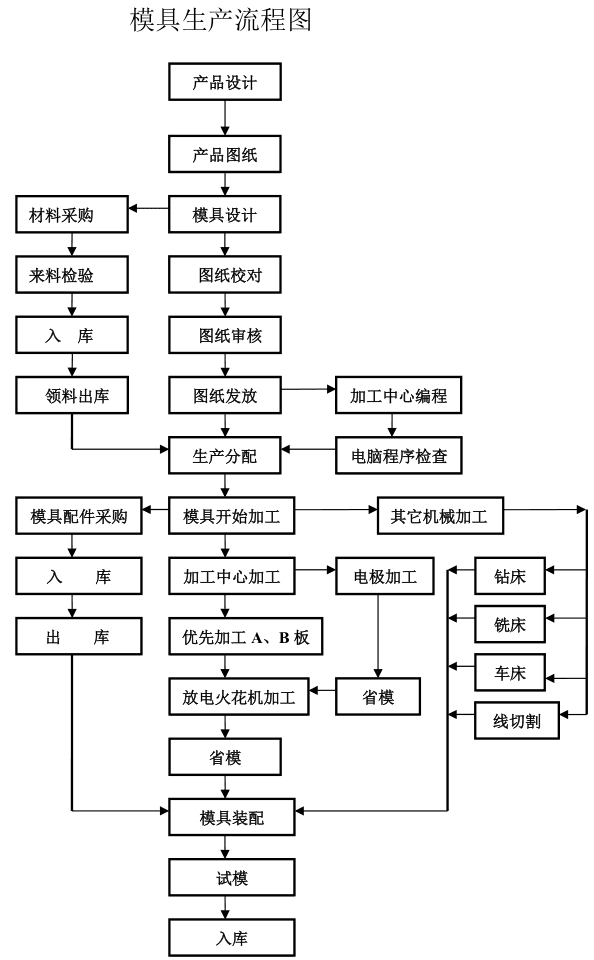

模具制造设计加工工艺流程

一、模具制造工艺流程如下：

1、审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产。

（1）模架加工；

（2）模芯加工；

（3）模具零件加工。

2、打编号

3、A/B板加工

4、面板加工

5、顶针固定板加工

6、底板加工

7、飞边

8、粗磨

9、铣床加工

10、钳工加工

11、CNC粗加工

12、热处理

13、精磨

14、CNC精加工

15、电火花加工

16、省模

17、滑块加工

18、压紧块加工

19、分流锥浇口套加工

20、镶件加工

二、模架加工细节

（1）打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

（2）A/B板加工（即动定模框加工）

A/B板加工应保证模框的平行度和垂直度为0.02mm

铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角

钳工加工：攻牙，修毛边

（3）面板加工：铣床加工镗机咀孔或加工料嘴孔。

（4）顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

（5）底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）

三、 模芯加工细节

1、粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm

2、粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm

3、铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角

4、钳工加工：攻牙，打字码

5、CNC粗加工

6、发外热处理HRC48-52

7、精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内

8、CNC精加工

9、电火花加工

10、省模，保证光洁度，控制好型腔尺寸

11、加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点

四、滑块加工工艺

1、首先铣床粗加工六面

2、精磨六面到尺寸要求

3、铣床粗加工挂台

4、挂台精磨到尺寸要求并与模架行位滑配

5、铣床加工斜面，保证斜度与压紧块一致，留余量飞模

6、钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应比滑块斜面斜度小2度。斜导柱孔也可以在飞好模合上模后与模架一起再加工，根据不同的情况而定。
